SICOM6800面向工控清静要求较高场合研制的国产自主可控二层网管型以太网交流机，，，，，，接纳自主可控交流芯片。。。。。。。支持4千兆上行1000Base-X SFP接口和8个千兆电口。。。。。。。电源支持24-48VDC输入。。。。。。。SICOM6800支持DT-Ring协议族(自愈时间<50ms)，，，，，，DRP/DHP（自愈时间<20ms），，，，，，STP/RSTP/MSTP，，，，，，VLAN，，，，，，组播，，，，，，QoS，，，，，，SSH等富厚的二层软件特征，，，，，，支持静态路由三层功效。。。。。。。同时支持基于硬件的IEEE1588 PTPv2对时，，，，，，对时精度可达±100ns，，，，，，支持DDM光功率检测的功效，，，，，，并支持CLI、 Telnet、Web多种治理方法以及基于SNMPv1/v2c/v3的网管软件。。。。。。。SICOM6800具有IP40防护的金属外壳，，，，，，抗强振动的卡轨座，，，，，，极端情形温度顺应能力及优异的EMC电磁兼容性能，，，，，，使该系列产品具备在卑劣工业情形下稳固可靠事情的能力。。。。。。。产品可普遍应用于车路协同（V2X），，，，，，石油化工，，，，，，工厂，，，，，，电力，，，，，，机场、车站、口岸等工业领域。。。。。。。
支持4个1000Base-X SFP接口，，，，，，8个千兆电口
支持2个光开关接口，，，，，，光旁路功效
支持基于硬件的IEEE1588 PTPv2，，，，，，对时精度 ±100 ns
支持冗余协议：DT-Ring(自愈时间<50ms)，，，，，，DRP/DHP（自愈时间<20ms），，，，，，STP/RSTP/MSTP
支持清静手艺：HTTPS/SSL，，，，，，SSH，，，，，，TACACS+，，，，，，IEEE802.1X，，，，，，RADIUS，，，，，，用户分级，，，，，，端口隔离
支持CLI、Telnet、Web多种治理方法以及基于SNMPv1/v2c/v3的网管软件
支持DDM光功率检测功效
IP40防护品级，，，，，，-40~75℃事情温度，，，，，，EMC4级
| 软件功效 | |
| 交流功效 | 支持VLAN 支持GVRP 支持端口聚合, LACP 支持端口流控 支持端口限速 支持端口风暴抑制 |
| 冗余手艺 | 支持DT-Ring, DT-Ring+, DT-VLAN协议族，，，，，，自愈时间<50ms 支持DRP/DHP,自愈时间<20ms 支持STP/RSTP/MSTP 支持ERPS 支持MRP |
| 组播手艺 | 支持静态组播 支持IGMP Snooping 支持GMRP |
| 清静手艺 | 支持HTTPS/SSL 支持SSH 支持TACACS+ 支持IEEE802.1X 支持RADIUS 支持用户分级 支持端口隔离 支持IP Source Guard |
| 效劳质量治理 | 支持QoS, 802.1p(CoS), DSCP 支持SP, WRR行列调理 支持ACL |
| 工业协议 | 支持EtherNet/IP 支持Modbus/TCP |
| 治理与维护 | 支持Console, Telnet, WEB治理方法 支持SNMPv1/v2c/v3，，，，，，可通过Kyvision集中治理 支持FTP/TFTP/HTTP/HTTPS方法软件升级 支持FTP/TFTP/HTTP/HTTPS方法设置文件上传下载 支持电源告警, IP/MAC冲突告警, 内存/CPU使用率告警, 端口告警, 环告警, 端口流量告警, CRC及丢包率告警, SFP接口吸收光功率告警和发送光功率告警 支持DDM (SFP接口) 支持环路检测 支持RMON 支持端口镜像 支持Syslog 支持LLDP 支持NDP 支持Link-check 支持NQA |
| IP治理 | 支持IPv4 支持IPv6 支持DHCP server/snooping/client/relay, DHCP Option 82 支持DNS 支持ARP |
| 时钟治理 | 支持NTP Client 支持SNTP Client 支持PTPv2 支持时区和夏令时设置 |
| 路由 | 支持静态路由 |
| 产品规格 | |
| 手艺参数 | 标准 IEEE 802.3i (10Base-T) IEEE 802.3u (100Base-T and 100Base-FX) IEEE 802.3ab (1000Base-T) IEEE 802.3z (1000Base-SX/LX) IEEE 802.3ad (链路聚合) IEEE 802.3x (流控) IEEE 802.1p (优先级) IEEE 802.1Q (VLAN) IEEE 802.1d (STP) IEEE 802.1w (RSTP) IEEE 802.1s (MSTP) IEEE 802.1x (Network Access Control) IEEE 802.1ab (LLDP) IEEE1588 (PTP) |
| 交流属性 | 优先级行列 8 VLAN数 4094 VLAN ID 1～4093 组播组数 1K IPv4/IPv6静态路由 32/32 MAC表 16K 包缓冲区 6Mbit 包转发率 17.9Mpps 交流延迟 <10μs 超长帧长度 10K bytes 交流容量 24Gbps |
| 接口 | 千兆端口 1000Base-X, 10/100/1000Base-T(X) SFP接口 10/100/1000Base-T(X), RJ45接口 Console口 RS232,RJ45接口 告警端口 7芯5.08mm间距插入式端子,250VAC/220VDC Max, 2A Max |
| 指示灯 | 前面板指示灯 运行指示灯:Run 告警指示灯:Alarm 电源指示灯:PWR1,PWR2 接口指示灯:Link/ACT, Speed(电口); Link/ACT(光口) |
| 按钮 | Reset:支持重启和恢复默认设置 |
| 电源 | 输入电压 24-48VDC 接入端子 7芯5.08mm间距插入式端子 功率 <18W(4GX8GE), <18.5W(2GX2GBS8GE) 过载�；；；；；；；� 支持 反接�；；；；；；；� 支持 冗余�；；；；；；；� 支持 |

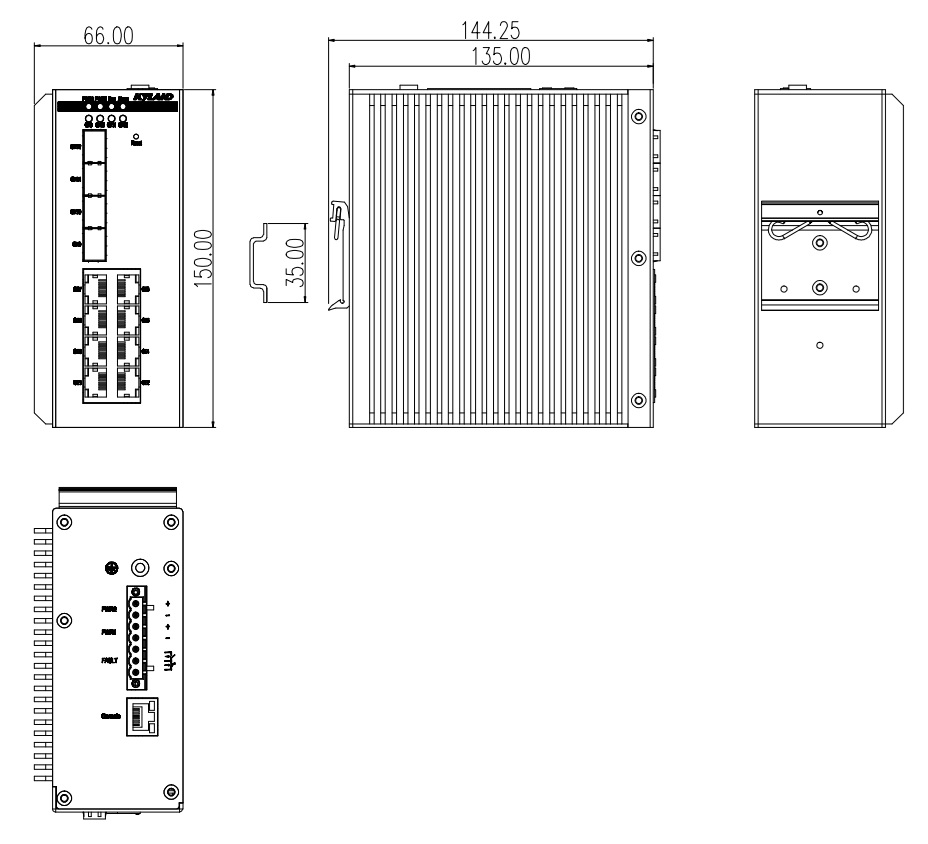

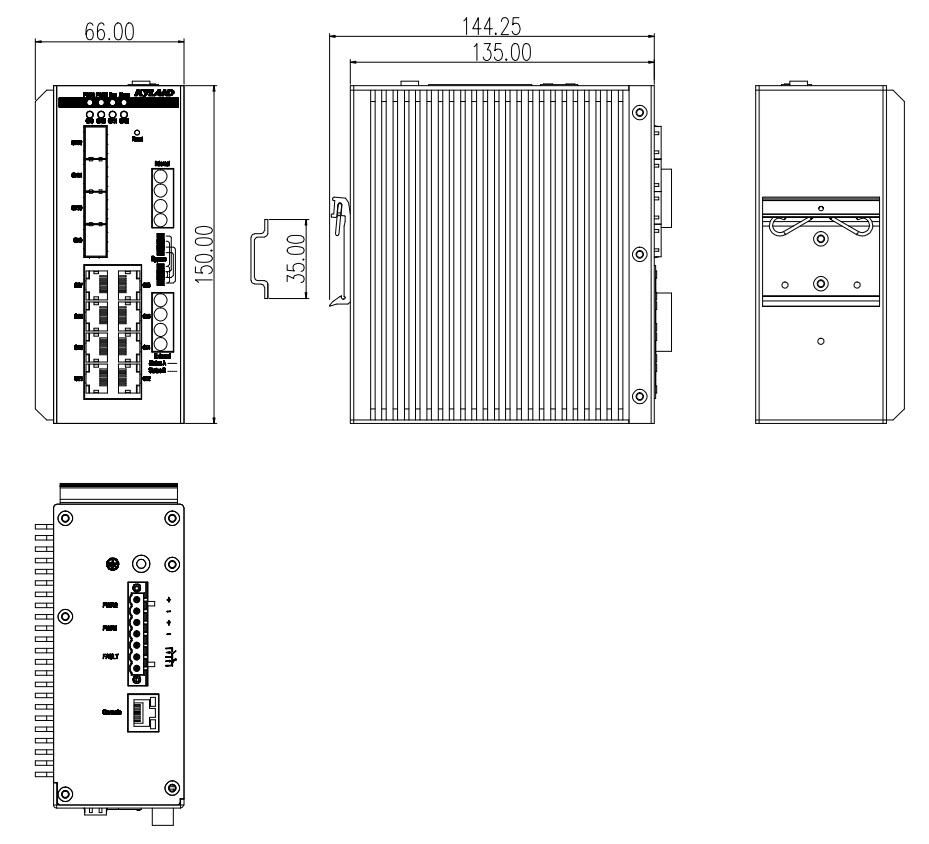

| 机械结构 | 外壳 金属材质 散热方法 自然冷却,无电扇 防护品级 IP40 尺寸 66mm×150mm×135mm (W×H×D) 重量 1.1Kg(4GX8GE), 1.2Kg(2GX2GBS8GE) 装置方法 DIN卡轨式或壁挂式 |
| 情形 | 事情温度 -40℃～+75℃ 贮存温度 -40℃～+85℃ 相对湿度 5～95%无凝露 |
| 质保 | 保修期 5年 |
| 认证 | 产品最新认证动态请盘问Kyland网站 |
| 行业标准 | EMI FCC CFR47 Part 15,EN55032/CISPR22,Class A EMS IEC61000-4-2(ESD) ±8kV(contact),±15kV(air) IEC61000-4-3(RS) 10V/m(80MHz～2GHz) IEC61000-4-4(EFT) Power Port:±4kV;Data Port:±2kV IEC61000-4-5(Surge) Power Port:±2kV/DM,±4kV/CM;Data Port:±2kV IEC61000-4-6(CS) 10V(150kHz～80MHz) 机械 IEC60068-2-6(振动) IEC60068-2-27(攻击) IEC60068-2-32(自由跌落) |
产品选型
|
产品型号 |
输出接口 |
电源 |
|
SICOM6800-L2-4GX8GE-L2-L2 |
4×1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100/1000Base-T(X) RJ45 电口 |
24-48VDC，，，，，，冗余输入 |
|
SICOM6800-L2-2GX2GBS8GE-L2-L2 |
2×光开关接口, 波长1310nm&1550nm; 4×1000Base-X, 10/100/1000Base-T(X) SFP接口; 8×10/100/1000Base-T(X) RJ45 电口 |
24-48VDC，，，，，，冗余输入 |
选购配件
|
配件型号 |
配件说明 |
|
SFP� ？？？？？？？？� |
参考工业级SFP� ？？？？？？？？檠」罕� |
|
DT-BGAZ-17 |
壁挂装置板，，，，，，编码：109990850 |
|
DT-FCZ-RJ45-01 |
单口RJ45防尘罩，，，，，，编码：109999005 |
|
RJ45/DB9-2M |
串口网管线，，，，，，RJ45/DB9，，，，，，2米，，，，，，编码：111030019 |
Kyland-SICOM6800-L2-4GX8GE,2GX2GBS8GE-Datasheet-CN
